LE FONCTIONNEMENT DU TELEPHONE - doc n°1 , doc n°2, doc n°3

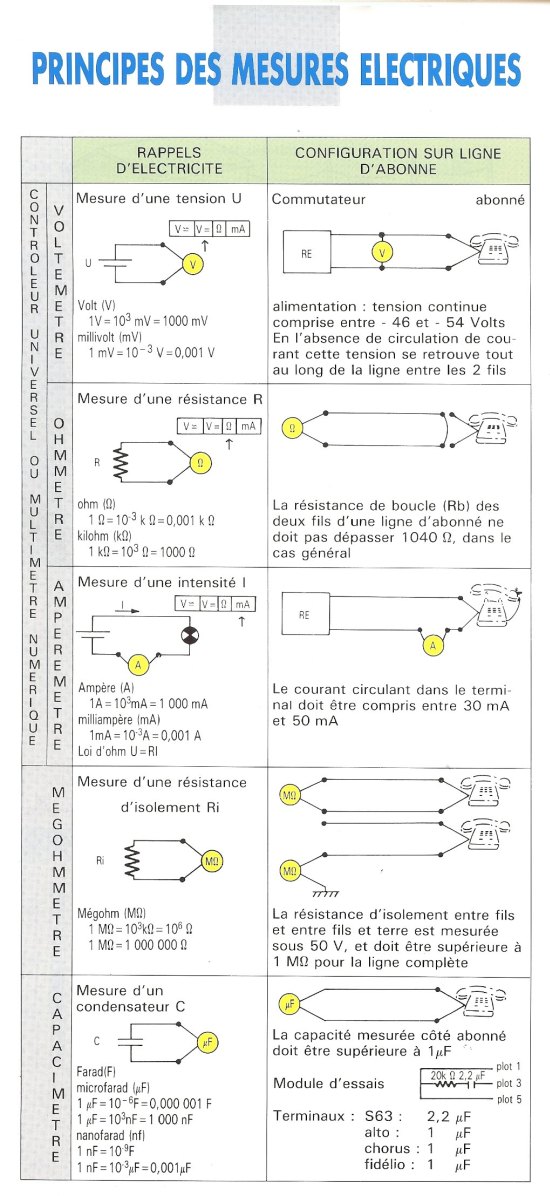

Mesures Electrique :

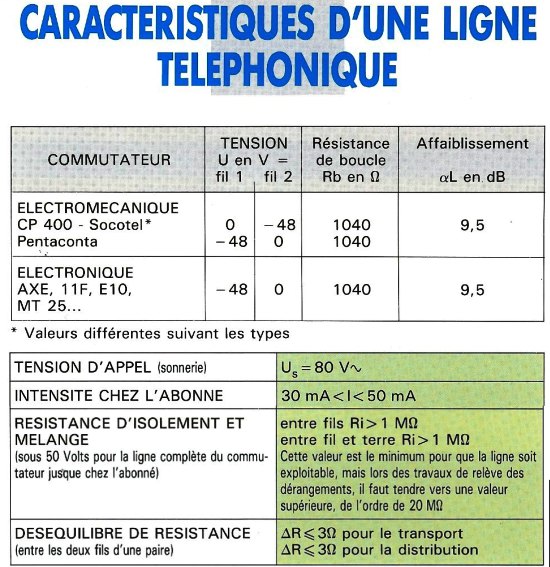

* Le poste téléphonique au repos :
- Tension sur les plots L1 L2 du téléphone = 48 à 56 volts continue ( tension suivant la charge des batteries au central téléphonique, le + est à la terre )
- Intensité sur 1 fil de ligne = 0mA
- Intensité sur la ligne avec L1 L2 en court-cuircuit = 30 à 90 mA (30mA pour une ligne longue)
- Tension de la sonnerie = 80 volts alternative (-+ 10%) sur le 48V continue de la ligne avec une fréquence de 50 Hz pour la France
- Tension de crête lors de l'appel = 110 volts maxi ( 80/2 * racine de 2 + 55 = 110 volts )
- Cadence de la sonnerie : 1,5 secondes de sonnerie et 2.5 secondes de silence

* Le poste téléphonique en conversation :
- Tension sur les plots L1 L2 du téléphone = 12 à 30 volts continue
- Intensité sur la ligne = 30 à 50 mA maxi
- La bande passante d'un poste téléphonique: 300-3400Hz, l' impédance caractéristique est de 600 ohms

Résistance maxi de la ligne 1000 ohms
